产品展示 当前位置:首页 > 产品展示 > 轴流风机 > T30轴流通风机

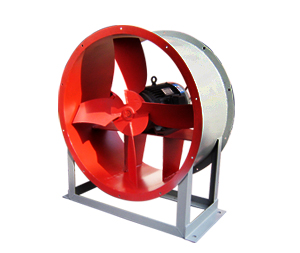

T30轴流通风机
T30轴流通风机添加时间:2017-01-01

产品详情

T30轴流风机广泛用于一般工厂、仓库、办公室、住宅内的通风换气或加强暖气散热之用。若将机壳卸下,可作自由风扇,也可在较长排气管道内间隔串联安装,用以提高管道中的风压。

本风机共有46个品种,其中3叶片、6叶片、8叶片和9叶片的有九个机号,按叶轮直径大小,由小到大的次序依次排列为:№3、№3.5、№4、№5、№6、№7、№8、№9、№10。

本风机叶轮由叶轮、机壳和集风器三部分组成:

叶  轮 — 由叶片、轮毂等组成。叶片用薄钢板冲压成形,按所需安装角度,焊于轮毂外圆上。叶轮壳比(周盘直径与叶轮直径之比) =  0.3。

叶  片 — 均冲压成相似形,其安装角度:3片的分为10º、15º、20º、25º、30º五种;4、6、8片的分为15º、20º、25º、30º、35º五种。叶轮直接安装在电机轴上,其中№3至№8采用两种电机转速,№9、№10采用一种电机转速,风量范围550~49500米3/时,风压范围为25~505Pa(详见性能表)。

机  壳 — 由风筒、底架等组成,底架分为用薄板和型材制成的两种。

T30(3叶片)性能表

机号


转速r/min

流量m³/h

全压Pa

电机功率Kw

3

2850

1370-1830

102-121.6

0.12

2400

132.4

0.18

2630-3200

137.3-147.2

0.25

1410

675-1580

24.5-36.3

0.09

3.5

2850

2170

140.3

0.18

2650

166.8

0.25

3800

182.5

0.37

4150-5060

189.3-201.1

0.55

1410

1080-2510

34.3-49.1

0.09

4

2900

3300

191.3

0.37

4410

225.6

0.55

5780

250.2

0.75

6320-7700

264.9-284.5

1.1

1450

1650-2890

44.2-56.8

0.09

3160-3850

61.8-65.7

0.18

5

1450

3220-7500

68.7-103.0

0.55

960

2140-5000

33.4-49.1

0.75

6

1450

5570-10700

100.1-147.2

0.75

13000

147.2

1.1

960

3700-8600

43.2-64.7

0.75

7

1450

8825-11750

146.1-172.7

1.1

15400

192.3

1.5

16900-20600

202.1-216.8

2.2

960

5860-13700

58.9-87.3

0.75

8

1450

13200-17600

190.3-225.6

2.2

23000

248.2

3.0

25150

265.9

4.0

30800

283.5

5.5

960

8750-11800

83.4-99.1

0.75

15300-16800

108.9-116.7

1.1

20400

124.6

1.5

9

960

12450-16600

86.3-102.0

0.75

21800

111.8

1.1

24000

120.7

1.5

29000

128.5

2.2

10

960

17100

130.5

1.5

22700

154.9

2.2

30000

169.7

3.0

32700

181.5

4.0

T30(4叶片)性能表

机号

转速r/min

流量m³/h

全压Pa

电机功率Kw

2.5

2900

1100-1740

117.7-132.4

0.12

2000-2280

137.3-147.2

0.18

1450

550-1140

30.4-36.2

0.09

3

2790

1780

161.9

0.18

2340-2780

161.9-172.7

0.25

3230

179.5

0.37

3670

184.4

0.55

1390

890-1830

39.2-45.1

0.09

3.5

2900

3100

235.4

0.37

3800

255.1

0.55

4800-5500

259.9-274.7

0.75

6200

294.3

1.10

1450

1550-2400

62.8-68.7

0.09

2750-3100

72.6-78.5

0.18

4

2800

4250-5570

287.4

0.75

6640

308.0

1.10

7700

319.8

1.50

8750

327.6

2.20

1400

2140

72.6

0.09

2810-3880

72.6-81.4

0.18

4410

83.4

0.25

5

1410

4150-7500

113.7-126.5

0.55

8550

130.5

0.75

960

2780-5730

51.0-57.8

0.75

6

1450

7250-11300

166.8-178.5

1.1

13150

185.4

1.5

15000

190.3

2.2

960

4800-9900

73.5-83.3

0.75

7

1450

11500

227.5

1.5

15100-18000

227.5-243.3

2.2

30900-23800

253.0-258.9

3.0

960

7650-13900

93.1-103.0

0.75

15800

105.0

1.1

8

1450

17300

294.2

3.0

22700

294.2

4.0

27000-31300

314.0-323.4

5.5

35600

333.2

7.5

960

11400

130.4

0.75

14900

130.5

1.1

17800

139.2

1.5

20600-23500

145.1-149.0

2.2

9

960

16200

164.8

1.5

21200-25200

164.8-176.6

2.2

29300

183.4

3.0

33400

186.4

4.0

10

960

22600

206.0

2.2

29700

206.0

3.0

35400

225.6

4.0

41000

235.4

5.5

46700

242.3

7.5

T30(6叶片)性能表

机号

转速r/min

流量m³/h

全压Pa

电机功率Kw

3

2790

1960-2400

187.3-209.9

0.25

3000

220.7

0.37

3600-4100

235.4-259.9

0.55

1390

980-2050

47.0-63.7

0.09

3.5

2850

2900-3800

241.3-259.9

0.55

4510

279.5

0.75

5240-6340

304.1-328.6

1.1

1410

1435-2240

59.8-69.6

0.09

2600-3140

72.5-80.4

0.18

4

2800

4410

333.5

0.75

5600

374.7

1.1

7000

397.3

1.5

8400

418.8

2.2

10000

463.0

3

1400

2300

84.3

0.12

2800

94.1

0.18

3500-4700

98.1-107.9

0.25

5000

117.7

0.37

5

1410

4500-7000

129.4-153.0

0.55

8300

161.8

0.75

9600

176.6

1.1

960

3000-6350

57.8-79.4

0.75

6

1450

7800-9700

186.3-209.9

1.1

12000

220.7

1.5

14000-16500

235.4-259.9

2.2

960

5170-10930

83.3-114.7

0.75

7

1450

12500-15100

255.1-284.5

2.2

19000

304.1

3.0

22500

320.7

4.0

26000

353.2

5.5

960

8270-12600

112.8-133.4

0.75

14900

140.2

1.1

17200

154.9

1.5

8

1450

17600

327.6

4.0

23000-27400

354.1-380.6

5.5

31800

404.1

7.5

38200

443.4

,

11.0

960

11800

143.2

1.1

15300

154.9

1.5

18250-21200

166.8-176.6

2.2

25500

194.2

3.0

9

960

16600-21800

181.4-197.1

2.2

26000

211.8

3.0

30600

223.6

4.0

36200

246.2

5.5

10

960

22700

223.6

3.0

30000

242.3

4.0

35500

260.9

5.5

41200

276.1

7.5

49500

302.1

11.0

T30(8叶片)性能表

机号

转速r/min

流量m³/h

全压Pa

电机功率Kw

3

2790

2000-2500

206.0-235.4

0.37

3000-3400

269.7-274.7

0.55

4100

284.5

0.75

1390

1000-2050

51.0-70.6

0.09

3.5

2850

3080

266.8

0.55

3960

299.2

0.75

4510-5060

343.4-353.2

1.10

6340

358.1

1.50

1410

1520-1970

65.7-72.5

0.09

2240-3140

84.4-88.3

0.18

4

2800

4800

370.8

1.1

6000

418.8

1.5

7000-8200

484.6-497.4

2.2

10000

506.1

3.0

1400

2400

93.1

0.18

3000-3500

107.9-122.6

0.25

4100-5000

127.5

0.37

5

1410

4800-5900

147.2-166.8

0.55

7000

186.4

0.75

8000-9600

193.2-196.2

1.1

960

3180-6350

63.7-87.3

0.75

6

1450

8300

206.0

1.1

10000

235.4

1.5

12000-14000

270.7-274.7

2.2

16500

284.5

3.0

960

5500-10950

91.2-125.5

0.75

7

1450

13000

284.5

2.2

16000

319.8

3.0

19000

372.8

4.0

22000-26000

382.6-392.4

5.5

960

8600-10600

124.5-141.2

0.75

12600

162.8

1.1

14500-17200

166.8-169.7

1.5

8

1450

18700

362.9

4.0

26200

404.1

5.5

27400

464.0

7.5

30800-38200

477.7-485.5

11.0

960

12400-16000

158.9-176.6

1.5

18250

204.0

2.2

20400-25500

209.9-213.8

3.0

9

960

17700

202.0

2.2

22800

223.6

3.0

26000-29000

258.0-264.9

4.0

36200

270.7

5.5

10

960

24200

249.1

4.0

31400

276.6

5.5

35500-40000

318.8-327.6

7.5

49500

338.5

11.0
